物理特性上看门狗其实是个定时器（跟现实中的闹钟类似），硬件上就是SoC内部的一个内部外设。

原理图：看门狗不用分析原理图，因为看门狗属于内部外设，且没有外部相关的原件与他有关，所以不需要原理图分析，原理图上根本找不到和看门狗有关的地方。
数据手册：在数据手册的Section7.3，大家可以详细来看。如果直接看不懂数据手册，可以百度看门狗，然后看别人的博客来学习。

找到关键性操作SFR（特殊功能寄存器）

WTCON（0xE2700000），其中bit5是看门狗的开关：0代表关，1代表开

为什么要关看门狗？

一般CPU设计，在CPU启动后看门狗默认是工作的（为什么默认不关闭而要工作？我猜测是因为怕你的程序在启动代码前端就死机了或者跑飞了没人管），好处就是没有空当和漏洞，坏处就是在启动代码段我们不方便去喂狗（或者说懒得去喂狗）时看门狗会复位，所以为了偷懒我们就在启动代码前端先去关闭看门狗，然后在后面系统启动起来之后再根据需要决定是否要打开看门狗（一旦打开就必须同时提供喂狗）。
在S5PV210内部的iROM代码（BL0）中，其实已经关过看门狗了。所以我们的启动代码实际上是不用去关也没事的，也就是说今天写的关闭看门狗的代码运行后没有任何现象（没有现象就是正常现象）.
很多CPU内部是没有BL0的，因此也没人给你关看门狗，都要在启动代码前段自己写代码关看门狗，所以今天学习的内容也是有价值的。

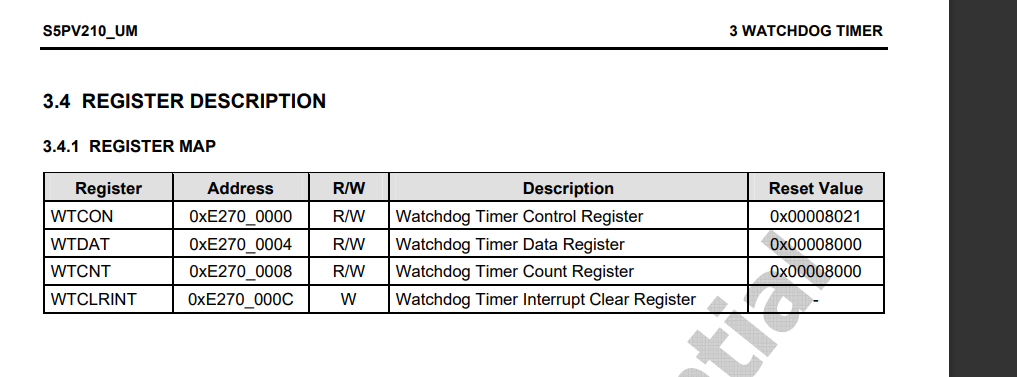

获取地址

#define WTCON 0xe2700000

我们发现为0则关闭

关闭

ldr r0, =WTCON
ldr r1, =0x0
str r1, [r0]
